Пульт дистанционного управления Gator

Руководство по эксплуатации
Уважаемые покупатели!
Мы рады Вашему решению приобрести изделие нашей компании

1.Введение

Пожалуйста, внимательно ознакомьтесь с данным руководством. В нем содержится важная информация об изделии. Особое внимание обратите на информацию и указания, относящиеся к требованиям по безопасности и способам предупреждения об опасности. Более подробную информацию о применении пульта ДУ Вы найдете в Интернете на сайте www.gator.one. Бережно храните данное руководство и позаботьтесь о том, чтобы пользователь изделия имел свободный доступ к руководству в любое время.

2.Указания по безопасности

2.1 Использование по назначению

Пульт дистанционного управления Gator является однонаправленным передатчиком, который предназначен для приводов и их принадлежностей. Gator работает на радиосистеме с постоянными кодами на частоте 315, 433 и 868 МГц. Производитель не несет ответственности за ущерб, возникший в результате неправильного использования изделия или его использования не по назначению.

2.2 Указания по безопасности при использовании пульта ДУ

Опасность получения травм при движении ворот при управлении воротами с помощью пульта ДУ. Перемещение ворот может стать причиной травмирования людей.

    • Храните пульты ДУ в недоступном для детей месте! К работе с пультами допускаются только лица, ознакомленные с правилами эксплуатации ворот с дистанционным управлением!
    • Ворота, имеющие только одно устройство безопасности, должны управляться при помощи пульта ДУ исключительно из зоны видимости ворот!
    • Проезжать или проходить через ворота, управляемые пультом ДУ, разрешается лишь при условии, что они находятся в конечном положении «Ворота Откр.»!
    • Никогда не стойте в зоне движения ворот.
    • Обратите внимание на возможность случайного нажатия на одну из клавиш пульта ДУ, вследствие чего может произойти непреднамеренное.
    • Опасность получения травм вследствие внезапного движения ворот.
    • См. предупреждение об опасности в разделе 7

ВНИМАНИЕ

Негативное влияние факторов окружающей среды на функционирование изделия. Несоблюдение этих требований может привести к функциональным сбоям! Предохраняйте пульт ДУ от воздействия следующих факторов:

    • Прямое воздействие солнечных лучей (допустимая температура окружающей среды: от -20 °C до +50 °C)
    • Влага
    • Пыль

Указание:

    • При отсутствии отдельного входа в гараж любые изменения в системе дистанционного управления, а также ее расширение следует производить, находясь внутри гаража.
    • После программирования или расширения радиосистемы необходимо провести функциональное испытание.
    • При вводе в эксплуатацию радиосистемы, а также при ее расширении, используйте исключительно оригинальные детали.
    • Местные условия могут оказывать влияние на дальность действия дистанционного управления.
    • Мобильные телефоны GSM 900 при одновременном использовании могут влиять на дальность действия системы дистанционного управления.

3.Объем поставки

    • Пульт дистанционного управления Gator
    • 1 отвертка
    • 1 кабель питания тип: Micro usb
    • Руководство по эксплуатации

4.Описание пульта ДУ Gator

1. Светодиод, трехцветный
2. Клавиши пульта ДУ
3. Ресет (Reset)
4. Верхняя часть пульта ДУ
5. Плата ДУ
6. Аккумулятор
7. Нижняя часть пульта ДУ

5. Ввод в эксплуатацию

Перед первым использованием пульта ДУ необходимо произвести зарядку аккумулятора не менее 2 часов. После зарядки аккумулятора пульт ДУ готов к эксплуатаций.

5.1.  Замена аккумулятора

Правила безопасности по эксплуатации аккумуляторов тип Li-Po:

Обращаем Ваше внимание, что Li-Po аккумуляторы требуют особых условий и режимов заряда. Несоблюдение этого правила может стать причиной пожара, тяжелых травм и порчи имущества.

Правила безопасности:

    • Используйте только специализированные зарядные устройства для Li-Po аккумуляторов.
    • Следите за состоянием аккумулятора в процессе заряда. При появлении вздутия элементов немедленно отсоедините батарею от зарядного устройства и переместите ее на огнеупорное покрытие. Не возобновляйте процесс заряда неисправной батареи.
    • Короткое замыкание вызывает быстрый разряд, сила тока при этом превышает допустимую, что может стать причиной выхода аккумулятора из строя и возгорания. Не допускайте короткого замыкания батарей и отдельных элементов.
    • При возникновении ударных нагрузок внимательно осмотрите аккумулятор на огнеупорной поверхности. Продолжайте эксплуатацию батареи только при полной уверенности в отсутствии повреждений.
    • При любых операциях с проводами и разъемами не допускайте замыкания аккумулятора с металлическими предметами.
    • Не храните аккумуляторы при прямом солнечном свете.
    • При подключении аккумулятора к модели соблюдайте полярность.
    • Не используйте батареи, не подходящие по токовой отдаче.
    • Используйте только надежные соединения через разъемы, не используйте самодельные «скрутки».
    • Не храните аккумуляторы в разряженном состоянии.

Все выше перечисленное приводит к сокращению срока службы или выходу аккумулятора из строя!

ВНИМАНИЕ

Перед началом эксплуатации:

    • Проведите подробный визуальный осмотр аккумулятора, проводов и разъемов на предмет повреждений. Не заряжайте и не эксплуатируйте поврежденный аккумулятор.

ВНИМАНИЕ

Повреждение пульта ДУ, вызванное вздутием аккумулятора. Аккумулятор может вздуваться, что, в свою очередь, может привести к повреждению пульта ДУ.

    • Удалите аккумулятор из пульта ДУ, если он не используется в течение длительного времени.
    • Если произошло вздутие аккумулятора, необходимо заменить на новый  аккумулятор в самое ближайшее время/

6. Эксплуатация изделия

УКАЗАНИЕ

Для пробуждение пульта  ДУ нажмите любую из клавиш на пульте, пробуждение пульта будет сигнализировать моргания синего диода. Пульт готов для передачи радиокода. Каждой клавише пульта ДУ соответствует определенный радиокод. Нажмите на ту клавишу пульта ДУ, радиокод которой Вы хотите передать.

    • Происходит передача радиокода, и светодиод горит зеленый цветом.

УКАЗАНИЕ

Если аккумулятор полностью разряжен, то светодиоды пульта ДУ не будут гореть. Перед передачей радиокода аккумулятор следует зарядить.

ВНИМАНИЕ

В случае неиспользования пульта ДУ после пробуждения и отсутствия подключения к мобильному устройству, пульт ДУ автоматически перейдет через 40 секунд в режим сна для сохранения энергии.

7. Обучение пульта ДУ / передача радиокода

Осторожно

Опасность получения травм вследствие внезапного движения ворот. Во время программирования системы дистанционного управления в режиме обучения может произойти непроизвольное движение ворот.

    • Следите за тем, чтобы во время программирования системы дистанционного управления в зоне движения ворот не было ни людей, ни предметов

7.1. Обучение пульта ДУ новому радиокоду

Переход в режим программирования

Нажмите и отпустите одновременно три (1-2-3) кнопки, светодиод вначале поморгает 2 сек. а потом будет постоянно гореть красным цветом.

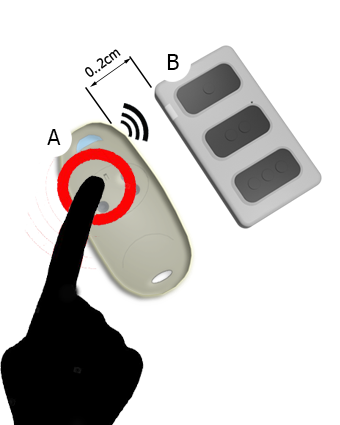

  1. Нажмите на ту клавишу пульта A, радиокод которой Вы хотите передать для записи на пульт B, и держите ее нажатой.
  2. Положите рядом пульт B, который должен «запомнить» новый радиокод.
  3. Если радиокод распознан, то светодиод будет гореть зеленым цветом. Нажмите на клавишу пульта ДУ, которая должна соответствовать данному радиокоду.

ВНИМАНИЕ

Данные функций так же доступны через мобильное приложение, возможность записи радиокода на прямую в мобильное приложение.

УКАЗАНИЕ

На передачу радиокода отведено около 50 секунд. Если в течение этого времени радиокод не будет успешно передан, то данную операцию придется повторить для принудительного выхода из режима программирования, до момента распознанного радиокода, нажмите  на любую клавишу пульта ДУ.

8. Сброс прибора (reset)

В случае некорректной работы пульта ДУ, произведите сброс прибора. Нажмите один раз на сброс (reset). Устройство перезагрузится и войдет в нормальный режим.

9. Возврат прибора в исходное состояние

Выполнение следующих операций приведет к сбросу всех настроек до заводских.

  1. Нажмите одновременно три (1-2-3) кнопки пульта и удерживайте их нажатыми.
  2. Удерживая одновременно три (1-2-3) кнопки нажмите один раз на кнопку (Сброс), загорятся три светодиода, продолжайте удерживать (1-2-3) кнопки, до тех пор пока не погаснут три диода и не заморгает диод синим цветом.
  3. Отпустите клавиши пульта ДУ. Пульт ДУ сброшен до заводских настроек.

УКАЗАНИЕ

Если отпустить клавиши пульта ДУ раньше времени, то пульт ДУ не вернется на заводские настройки.

10. Подключение к мобильному приложению

Мобильное приложение можно установить на систему (Android и Ios), скачать можно в Google Play (название приложения Gator) и App Store (название приложения Gator). При запуске мобильного приложения, рекомендуем включить Bluetooth. При первом подключении с пультом ДУ, необходимо произвести аутентификацию, по умолчанию заводское имя пульта ДУ (Gator), при подключению потребуется ввести пароль по умолчанию заводской пароль (Gator).

ВНИМАНИЕ

По умолчанию заводское имя и пароль.

    • Имя пульта — Gator
    • Пароль — Gator

Пароль чувствителен к регистру букв !

В целях безопасности, рекомендуем изменить имя и пароль для вашего пульта ДУ. Изменить имя и пароль, возможно через мобильное приложение в разделе настройки “Переименовать устройство” и “Установить новый пароль”.AppStore Google Play

11.Светодиодная индикация

Зеленого цвета

Состояние Функция
Светодиод горит Происходит передача радиокода
Светодиод быстро мигает в течение 2 сек., затем долго горит Радиокод распознан для дальнейшего назначения на кнопку
Светодиод долго горит затем, быстро мигает в течение 1 сек., Радиокод сохранен на указанную кнопку

Красного цвета

Состояние Функция
Светодиод горит Отсутствует радиокод на данной кнопке
Светодиод быстро мигает в течение 2 сек., затем долго горит Переход в режим программирования

Синего цвета

Состояние Функция
Светодиод медленно мигает с периодичностью в 2 сек. Поиск для подключения к мобильному устройству по bluetooth
Светодиод медленно мигает с периодичностью в 5 сек. Пульт ДУ подключен к мобильному устройству по bluetooth

Зеленого, синего, красного цвета

Состояние Функция
Светодиоды долго горят в течений 4 сек. Возврат прибора к заводских настройкам



12.Утилизация

Электронные приборы, электроприборы и батарейки нельзя выкидывать вместе с обычным мусором. Они подлежат сдаче в специальные пункты приема старых электроприборов с целью утилизации.

13.Технические характеристики



Тип Пульт дистанционного управления Gator
Частота 315, 433 и 868 МГц, bluetooth 4.0
Напряжение питания 1 аккумулятор 3.7 В, тип: Li-Po
Доп. температура окружающей среды от -20 °C до +50 °C
Степень защиты IP 20
